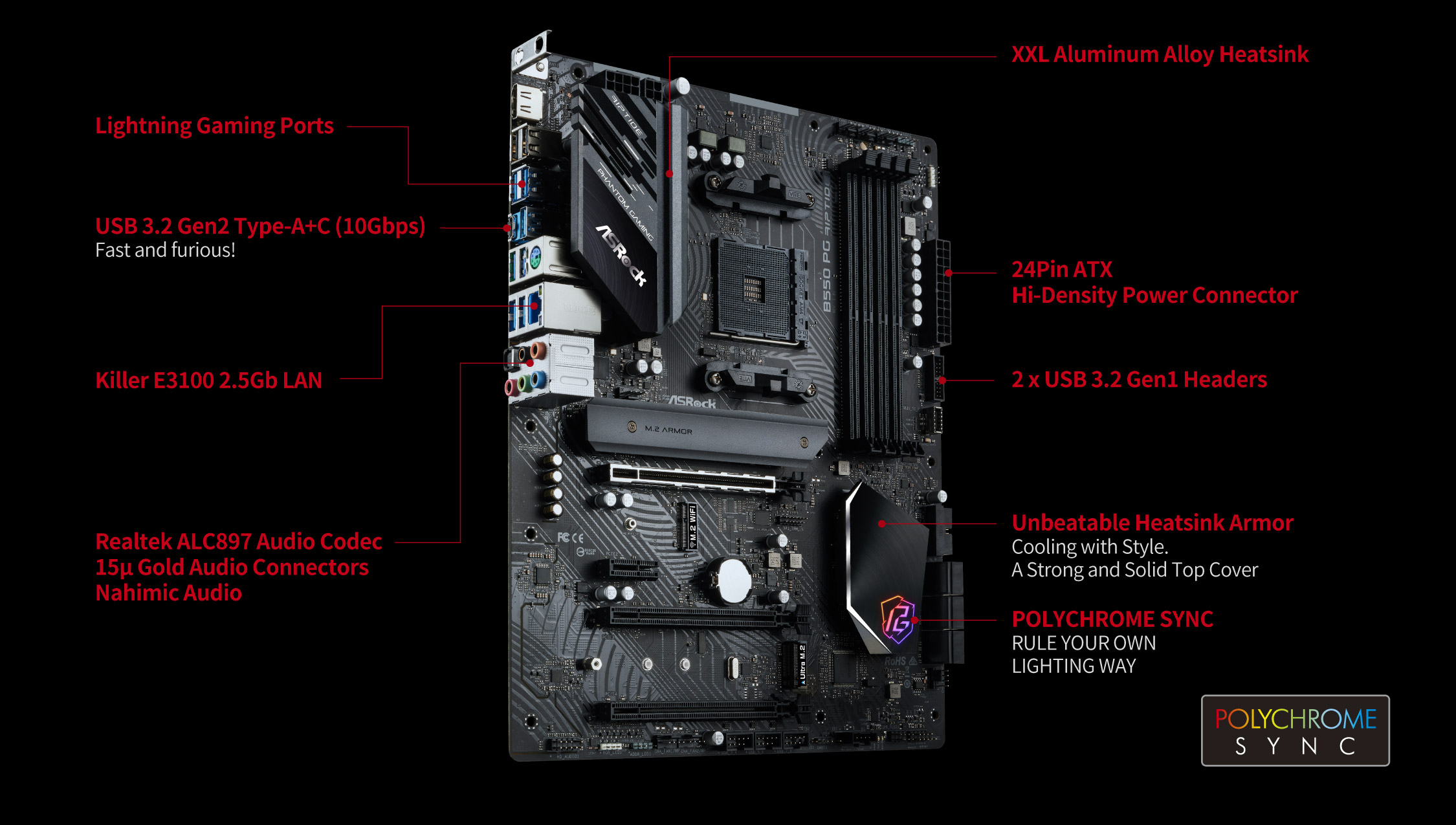

ASRock B550 PG Riptide 主板評測

2021-09-08 timscience PC電腦, 新品快遞, 新聞, 產品評測, 電競 0

功能與規格

功能

  • 支持AMD AM4插槽Ryzen™3000、4000 G系列和5000系列處理器
  • 10 Phase, 數位電源, Dr. MOS
  • 支援 DDR4 4933+ (OC)*
  • 1 PCIe 4.0 x16 插槽, 2 PCIe 3.0 x16 插槽, 1 PCIe 3.0 x1 插槽,
    1 M.2 WiFi (Key E)
  • 顯示輸出s: HDMI
  • 7.1 聲道高傳真音效 (Realtek ALC897 音源編碼解碼器), Nahimic Audio
  • 6 SATA3, 1 Hyper M.2 (PCIe Gen4 x4)
    1 Ultra M.2 (PCIe Gen3 x4 & SATA3)**
  • 3 USB 3.2 Gen2 (前置 Type-C, 後置 Type-A+C)
    10 USB 3.2 Gen1 (4 前置, 6 後置), 8 USB 2.0 (6 Front, 2 後置)
  • Killer E3100G 2.5 千兆網卡



概觀

PG Riptide是 Phantom Gaming 家族中針對主流玩家的全新產品線。PG Riptide主機板擁有低調的外型，同時搭載豐富的電競相關功能，如暗潮(Riptide)一般，表面上看來樸實無華，實則效能強勁，隨時準備將對手吞噬至無盡的深海之中。

Dr. MOS

Dr. MOS 是內建功率級解決方案，針對同步降壓應用進行了優化！與傳統獨立 MOSFET 相比，它可以智慧為每相電源提供更高電流，從而提供更好的散熱效果、更長的使用壽命和優異的超頻性能 。

高級 60A 電感

與傳統電感相比，華擎高級 60A 電感能有效將飽和電流提高三倍，從而為主機板提供加強和升級的核心電壓。

Killer™ Ethernet E3100

Killer E3100 2.5 Gbps乙太網控制器專為競爭遊戲玩家和渴望性能的使用者而設計。增強的檢測和優先順序排序引擎為遊戲和多媒體應用程式提供了終極的網路體驗。

Intel® Killer™ Prioritization Engine

Intel® Killer™ Prioritization Engine能夠偵測並排序超過1000種不同的遊戲、應用程式及網頁，提供令人驚豔的網路體驗，並讓遊戲擁有網路頻寬的優先使用權，確保玩家擁有最低延遲的遊戲享受。

AMD SMART ACCESS MEMORY 技術

傳統的電腦系統處理器只可以訪問一小部分顯存，並限制系統性能。通過 AMD Smart Access Memory 技術，資料通道獲得擴充，可釋放全部 GPU 記憶體，消除瓶頸並提升性能。

PCIe 4.0 高速M.2 解決方案

支援安裝多個M.2 SSD，其中一個甚至可以支援最新一代的PCI Express 4.0傳輸協議，速度是前一代的2倍，提供如同閃電般快速的資料傳輸體驗 。

Lightning電競鍵鼠埠 – (專利申請中)

電競鍵鼠近年來，逐漸從1000 MHz的回報率(Polling Rate)，提升到2000　MHz、4000 MHz甚至8000 MHz的水準。但我們發現，當您同時接上如此高回報率的鍵鼠時，其實會互相影響，導致回報率不穩的情形發生，您購買的高階電競鍵鼠，效能是能夠被犧牲的嗎？當然不能！因此，我們特地設計「Lightning電競鍵鼠埠」(專利申請中)，專門給高回報率電競鍵鼠使用，性能絕不受限！

加強型合金插槽（PCIe 4.0 版本）

加強型合金插槽支持最新一代的 PCI Express 4.0 標準。包含多項優勢：
✔ 額外DIP固定點
✔ 加強型內嵌金屬支架的耳扣
✔ 確保訊號傳輸穩定
✔ 保證沉重的顯卡能穩固安裝

ASRock 顯示卡支撐架 – (專利申請中)

ASRock獨家的顯示卡支撐架與主機板結合，共同鎖附在機殼之ATX螺孔，再以螺絲無段調整副支架，向上支撐住顯示卡。主支架不只有兩處螺絲可穩固鎖附，邊緣的捲邊亦同時抵住主機板PCB側邊，對抗顯示卡下垂的力道。穩固的結構，不會因為運送、震動造成位移，失去支撐效果。

RULE YOUR OWN LIGHTING WAY – POLYCHROME RGB

ASRock 系列不但擁有令人驚嘆的性能，更有最新卓越美學，好讓您能夠更方便地打造出屬於自我的多彩RGB主機！ 除了板載的Addressable RGB燈效以外，主機板還能夠相容各式LED設備，如燈條、CPU風扇、散熱器、機殼等。 此外，使用者也可以讓這些RGB LED設備同步發光！通過 Polychrome RGB同步認證 的配件，來創建獨特燈光效果。

前 USB 3.2 Gen2 Type-C

前 USB 3.2 Gen2 Type-C支援 10Gbps 資料傳輸速率，並為機殼前端板注入新一代的可逆性 USB 設計。

雙 USB 3.2 Gen2 (Type-A + Type-C)

新世代的一對 USB 3.2 Gen2 Type-A 以及 Type-C 介面提供高達 10Gbps 資料傳輸率。讓您能夠更方便的使用USB設備。

M.2 Key E 支援 WiFi

除了板載的網口，用戶也可以選擇 M.2（Key E）插槽所提供的 802.11ac 無線連接。

Thunderbolt 4 AIC 擴充針腳

Thunderbolt 4 不再侷限於某些晶片組了！ ASRock運強大的設計能力，將Thunderbolt 4 技術移植到AMD平台，且一樣支援熱插拔技術。你只需要一張Thunderbolt 4 AIC card，便能盡情享受最先進的Thunderbolt 4 傳輸介面。

Nahimic Audio

無論您是通過 USB、Wi-Fi、類比輸出，甚至是 HDMI 來連接耳機或是喇叭，Nahimic 音訊都能為您提供最迷人的、充滿活力且細節豐富的聆聽體驗。

狀態指示燈

一個簡單的故障排除工具，能夠直覺地顯示當系統開機時，CPU / DRAM / VGA 的檢測狀態，每次您啟動系統。狀態指示燈都能夠快速而簡單的透過燈光來識別問題的根源。
規格
  • 獨家功能
    ASRock USB 3.2 Gen2
    – ASRock 前面板 USB 3.2 Gen2 Type-C 接針 (10 Gb/s)
    – ASRock USB 3.2 Gen2 Type-A 埠 (10 Gb/s)
    – ASRock USB 3.2 Gen2 Type-C 埠 (10 Gb/s)
    ASRock 超合金
    – 特大超合金散熱片
    – 60A 高效電感
    – 50A Dr.MOS
    – 記憶體供電高效合金電感 (Reduces 70% core loss compared to iron powder choke)
    – 黑色磨砂 PCB
    – 高密度防潮纖維電路板
    – 2 盎司銅製電路板
    Killer 2.5 千兆網卡
    ASRock Lightning Gaming Port
    ASRock 合金插槽 Gen4
    ASRock Full Coverage M.2 Heatsink
    ASRock Hyper M.2 (PCIe Gen4x4)
    ASRock 開機狀態檢查 (PSC)
    ASRock 全防護 (支援全部 USB、音源、網路埠)
    ASRock Live Update & APP Shop
  • 處理器
    – 支援 AMD AM4 插槽 Ryzen™ 3000, 3000 G-Series, 4000 G-Series 和 5000 Series Desktop 處理器*
    – 數位電源設計
    – 10 電源相位設計

    *不相容 AMD Athlon™ 處理器.
  • 晶片
    – AMD B550
  • 記憶體
    – 雙通道 DDR4 記憶體技術
    – 4 x DDR4 插槽
    – AMD Ryzen 系列 CPU (Vermeer) 支援 DDR4 4933+(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
    – AMD Ryzen 系列 CPU (Matisse) 支援 DDR4 4933+(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
    – AMD Ryzen 系列 APU (Renoir) 支援 DDR4 4933+(OC) / 4733(OC) / 4666(OC) / 4600(OC) / 4533(OC) / 4466(OC) / 4400(OC) / 4333(OC) / 4266(OC) / 4200(OC) / 4133(OC) / 4000(OC) / 3866(OC) / 3800(OC) / 3733(OC) / 3600(OC) / 3466(OC) / 3200 / 2933 / 2667 / 2400 / 2133 ECC & non-ECC, un-buffered 記憶體*
    – AMD Ryzen 系列 APU (Picasso) 支援 DDR4 3600+(OC)/3466(OC)/3200(OC)/2933/2667/2400/2133 non-ECC, un-buffered 記憶體*
    – 系統記憶體最大容量: 128GB**
    – 支援極限記憶體設定檔（XMP）記憶體模組
    – DIMM 插槽為 15μ 鍍金接針

    *For Ryzen 系列 APU (Picasso 和 Renoir), ECC is only supported with PRO 處理器.
    AMD 非 XMP 記憶體的頻率支援請參閱下表. For more details.Ryzen 系列處理器 (Vermeer):
    Ryzen 系列處理器 (Matisse):
    Ryzen 系列 APU (Renoir):
    Ryzen 系列 APU (Picasso):
    SR: 單列 DIMM, 1Rx4 或 1Rx8 於 DIMM 模組標籤 (x=1 或 2)
    DR: 雙列 DIMM, 2Rx4 或 2Rx8 於 DIMM 模組標籤**由於作業系統的限制，在 Windows® 32-bit 作業系統下實際能使用的記憶體將少於 4GB。在Windows® 64-bit 作業系統下使用 64 位元的 CPU 則不會有此限制。
  • BIOS
    – 256Mb AMI UEFI Legal BIOS, 支援圖形界面
    – 支援 “即插即用”
    – 符合 ACPI 5.1, 支援喚醒與自動開機 (Wake Up Events)
    – 支援免跳線
    – 支援 SMBIOS 2.3
    – CPU, VDDCR_SOC, DRAM, VPPM, +1.8V 電壓多功能調節器
  • 內建顯示
    – Ryzen 系列 APU 上整合 AMD Radeon™ HD Vega系列顯示核心*
    – DirectX 12, Pixel Shader 5.0
    – 共享記憶體預設為 2GB, 最大共享記憶體支援至 16GB**
    – 支援 HDMI 2.1, 最大解析度達 4K x 2K (4096×2160) @ 60Hz
    – 支援 HDMI 2.1, 可支援自動聲畫同步, 深色 (12bpc), xvYCC 與 HBR (High Bit Rate Audio) (需配備相容 HDMI 的顯示器)
    – 支援 HDMI 2.1 HDR (高動態範圍)
    – 使用 HDMI 2.1 埠支援 HDCP 2.3 功能***
    – 使用 HDMI 2.1 埠支援 4K Ultra HD (UHD) 高畫質播放
    – 支援 Microsoft® PlayReady

    *實際支援程度按 CPU 而定

    **最大分享記憶體至 16GB (需安裝 32GB 系統記憶體).

    ***Picasso 使用 HDMI 2.0 埠支援 HDCP 2.2 功能

  • 音效
    – 7.1 聲道高傳真音效 (Realtek ALC897 音源編碼解碼器)
    – 防突波
    – 鍍金音訊插孔
    – Nahimic Audio
  • 網路
    – 2.5 千兆網卡 10/100/1000/2500 Mb/s
    – 1 x Killer E3100G (PCIE x1 千兆網卡 10/100/1000/2500 Mb/s)
    – 支援 Killer LAN 軟體
    – 支援網絡喚醒功能 (Wake-On-LAN)
    – 支援防雷擊 / 防 ESD 靜電
    – 支援 Energy Efficient Ethernet 802.3az
    – 支援 PXE
  • 擴充插槽
    AMD Ryzen 系列 CPU (Vermeer 和 Matisse)
    – 3 x PCI Express x16 插槽 (PCIE1: Gen4x16 模式; PCIE3: Gen3 x4 模式; PCIE4: Gen3 x1 模式)*
    AMD Ryzen 系列 APU (Renoir)
    – 3 x PCI Express x16 插槽 (PCIE1: Gen3x16 模式; PCIE3: Gen3 x4 模式; PCIE4: Gen3 x1 模式)*
    AMD Ryzen 系列 APU (Picasso)
    – 3 x PCI Express x16 插槽 (PCIE1: Gen3x16 模式; PCIE3: Gen3 x4 模式; PCIE4: Gen3 x1 模式)*- 1 x PCI Express 3.0 x1 插槽
    – 支援 AMD Quad CrossFireX™ 和 CrossFireX™
    – 顯示卡 PCIe 插槽為 15μ 鍍金接針 (PCIE1)
    – 1 x M.2 插槽 (Key E), 支援 2230 型 WiFi/BT PCIe WiFi 模組

    *如果 PCIE2 或 PCIE4 被佔用，則 PCIE3 將降級到 x2 模式.
    支援 NVMe SSD 開機
  • 儲存
    – 6 x SATA3 6.0 Gb/s 連接埠
    – 1 x Hyper M.2 插槽 (M2_1), 支援 M Key 2242/2260/2280 型 M.2 PCIe 模組至 Gen4x4 (64 Gb/s) (Vermeer, Matisse) 或Gen3x4 (32 Gb/s) (with Renoir 和 Picasso)*
    – 1 x Ultra M.2 插槽 (M2_2), 支援 M Key 2260/2280/22110 型 M.2 SATA3 6.0 Gb/s 與 M.2 PCIe 模組至 Gen3 x4 (32 Gb/s)*

    *If M2_2 is occupied, SATA3_5_6 will be disabled.
    支援 NVMe SSD 開機
    支援華擎 U.2套件
  • RAID
    – 支援 RAID 0, RAID 1 和 RAID 10 for SATA storage devices
    – 支援M.2 NVMe儲存裝置的RAID 0和RAID 1
  • 接頭
    – 1 x SPI TPM 接針
    – 1 x 電源 LED 與揚聲器接針
    – 2 x RGB LED 接針*
    – 2 x 可編程 LED 接針**
    – 1 x CPU 風扇連接埠 (4-pin)***
    – 1 x CPU/水泵風扇連接埠 (4-pin) (智慧風扇速度控制)****
    – 5 x 機殼 / 水泵風扇介面 (4-pin) (智慧風扇速度控制)*****
    – 1 x 24 針 ATX 電源連接埠 (高密度電源連接埠)
    – 1 x 8 針 12V 電源連接埠 (高密度電源連接埠)
    – 1 x 4 針 12V 電源連接埠 (高密度電源連接埠)
    – 1 x 前置 Panel Audio 連接埠
    – 1 x Thunderbolt™ AIC 連接埠 (5-pin) (支援 ASRock Thunderbolt™ 4 AIC 卡 only)
    – 3 x USB 2.0 針狀接頭 (支援 6 個 USB 2.0 埠) (支援 ESD 靜電保護)
    – 2 x USB 3.2 Gen1 接針 (支援 4 USB 3.2 Gen1 埠) (ASMedia ASM1074 hub) (支援 ESD 靜電保護)
    – 1 x 前置 Type C USB 3.2 Gen2 接針 (支援 ESD 靜電保護)

    *支援至 12V/3A, 36W LED 燈條

    **支援至 5V/3A, 15W LED 燈條

    ***CPU 風扇接頭支援最大 1A (12W) 電源.

    ****CPU / 水泵風扇支援最高 2A (24W) 水冷風扇.

    *****機殼 / 水泵風扇支援最高 2A (24W) 水冷風扇.
    CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/WP, CHA_FAN4/WP 和 CHA_FAN5/WP 可以自動偵測 3 針或 4 針風扇.

  • 後背板輸出 / 入接口
    – 1 x 天線 模組
    – 1 x PS/2 鍵盤 / 滑鼠埠
    – 1 x HDMI 埠
    – 1 x 光纖 SPDIF 數位音訊輸出埠
    – 1 x USB 3.2 Gen2 Type-A 埠 (10 Gb/s) (支援 ESD 靜電保護)*
    – 1 x USB 3.2 Gen2 Type-C 埠 (10 Gb/s) (支援 ESD 靜電保護)*
    – 6 x USB 3.2 Gen1 埠 (支援 ESD 靜電保護)**
    – 2 x USB 2.0 埠 (支援 ESD 靜電保護)
    – 1 x RJ-45 網路埠帶 LED 指示燈 (ACT/LINK LED 和 SPEED LED)
    – HD 音訊插孔: 後置 / 中置 / 低音 / 線性輸入 / 前置 / 麥克風 (鍍金音訊插孔)

    *USB 3.2 Gen2 will downgrade to USB 3.2 Gen1 when Picasso APU is installed.

    **USB3_56 are the Lightning 遊戲接埠.

  • 軟體與 UEFI
    軟體
    – ASRock 主機板 Utility (Phantom Gaming Tuning)
    – ASRock Killer LAN 軟體
    – ASRock Polychrome SYNC*
    UEFI
    – ASRock Full HD UEFI
    – ASRock Instant Flash

    *可從華擎 APP Shop 下載這些應用程式.
  • 隨機光碟
    – 驅動程式, 應用軟體, 防毒軟體 (試用版), Google Chrome 瀏覽器與工具列
  • 附件
    – 快速安裝指南, 支援光碟, I/O 擋板
    – 2 x SATA 資料線
    – 1 x 顯卡支撐架
    – 3 x M.2 插槽螺絲
    – 1 x M.2 插模支座
  • 硬體監控
    – 風扇轉速計: CPU, CPU/水泵, 機箱 / 水泵風扇
    – 靜音風扇 (依據 CPU 溫度自動調整機箱風扇轉速): CPU, CPU/水泵, 機箱 / 水泵風扇
    – 風扇多速控制: CPU, CPU/水泵, 機箱 / 水泵風扇
    – 電壓即時監控: +12V, +5V, +3.3V, CPU 核心, CPU VDDCR_SOC, DRAM, CPU VDD 1.8V
  • 規格
    – ATX 規格: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
    – 固態電容設計
    – 2 盎司銅製電路板
  • 作業系統
    – 支援 Microsoft® Windows 10 64-bit
  • 認證
    – FCC, CE
    – 支援 ErP/EuP (需要搭配支援 ErP/EuP 的電源供應器)
    – CEC Tier II ready



你亦可到ASRock官方網站獲取更多資訊。
